高炉煤粉喷枪

更新:2020-3-29 22:09:55      点击:
  • 产品品牌   高炉煤粉喷枪
  • 产品型号
  • 产品描述

    ...

产品介绍
现代高炉所用的喷枪,多采用普通不锈无缝钢管或高强度耐热钢管焊接而成,使用寿命较短更换频繁,工人劳动强度大,影响生铁产量,增加炼铁成本,直接制约着高炉喷煤技术的发展。为了延长喷枪的使用寿命,2520耐热钢耐磨高温高炉煤粉陶瓷喷枪采用重力分离技术开发出耐热钢陶瓷耐磨高温高炉煤粉喷枪,经使用寿命可提高3~6倍。

稳定和提高喷煤量是高炉炼铁降低成本最有效的途径之一。采用2520耐热钢耐磨高温高炉煤粉陶瓷喷枪,不仅提高了喷枪自身的使用寿命,同时也为保护风口,减少高炉休风创造了条件,更重要的是在稳定和提高喷煤量,实现高炉高风温富氧,大喷吹方面有

着举足轻重的作用。

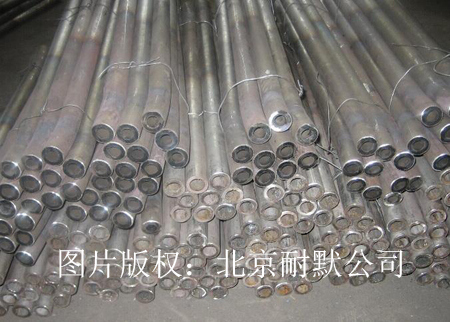

图(1)直径34mm,材质2520,包钢定制煤粉喷枪,使用时间为3-5个月

一、工艺特点:
1、枪体采用了2520耐热钢
2、喷枪采用了先进的;钢管内壁局部衬陶瓷;专利技术
二、使用特性:
1、寿命长,更换率低,减轻了工人的劳动强度
2、枪位稳定,减少高炉休风,提高了生产率。
3、稳定和增加喷煤量,实现大喷吹,降低了炼铁成本。
4、可修复,延长了整体喷枪的使用寿命。

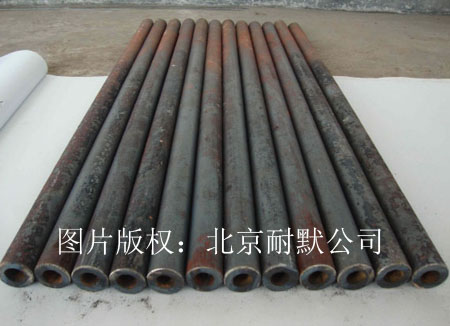

图(2)2520材质煤粉喷枪枪头,后端焊接304材质降低生产成本

煤粉喷枪弹子阀是安装在高炉风口用来安放煤粉喷枪的喷煤专用装置,弹子阀一端为标准法兰,一端安装在风口上,一端喷煤枪通过卡子进入炉体内,当喷煤枪拔出后,弹子阀内的弹子堵住内腔口,保证炉内高温气体不外泄。
 结构特点:弹子阀从外形上来分一般有方形、圆形(枣核形)、弯道形等几种,方形和枣核形用的比较多,其中方形可以制成可拆卸式,便于内腔锥部耐磨部位及弹子定期检查,在磨损或堵管时可以拆装、修复、更换,既具有可修复,可长期持续利用的特点,延长了弹子阀的使用寿命,有效的为用户节约生产成本。 我公司专业生产的弹子阀具有气密性强,耐压性好的特点,工艺特点为喷煤枪接头与弹子阀接头之间有一连接套,弹子阀接头与连接套之间有螺纹连接。弹子阀接头与连接套之间还有耐高温盘根密封垫。这一结构由于喷煤枪接头和弹子阀接头与连接套之间采用螺纹连接,又有密封垫密封,可大大提高密封的能力,有效地防止了喷煤枪接口处的漏风,再加螺纹连接也便于安装和拆卸,故可方便更换喷煤枪和调节作业。我公司在高炉喷煤领域积累了多年的生产经验,所生产的各种弹子阀大全、弹子阀系列具有气密性好,耐压性强,结构紧凑,故障率低,经济实用等特点。我公司与首钢,包钢,济钢,鞍钢等国内大型钢铁企业建立了长期的业务关系,根据喷煤设备在生产中出现的一些问题,不断改进高炉喷煤设备的制作工艺,提高产品质量,以适是应钢铁企业高炉炼铁设备的更新换代,做到与时俱进。我公司是生产弹子阀,喷煤枪,煤粉分配器,煤粉过滤器,补气调节器,喷煤球阀,补气逆止器,充压放散装置,沸腾器(浓相输送器),流化装置等高炉喷煤设备的专业厂家,承揽高炉喷煤工程总包,欢迎广大用户来电来函咨询选购。

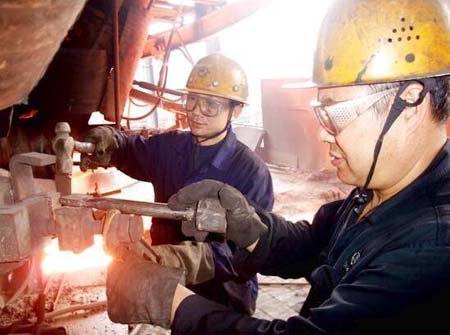

图(3)高炉喷煤粉枪安装现场

高温合金陶瓷内衬煤粉喷枪:它包括枪杆、枪头,其特征是枪杆的一端连接弹子阀,另一端通过连接件连接枪头,高炉喷煤喷枪枪杆、枪头为圆形筒,枪头的端部翘起,连接件上设置内螺纹,与连接件连接的枪头的一端设置与连接件上的内螺纹匹配的外螺纹,枪杆与连接件、弹子阀连接。与现有的炼铁高炉喷煤喷枪相比,本高炉喷煤喷枪实用新型价格较低,运行成本较低,煤粉喷枪位于直吹管前端,离高炉风口回旋区近,煤粉通常经过400~600mm即可进入高炉。直吹管内正常的热风温度为
900-1200℃,速度达100-150 m3/s,煤粉在直吹管内的停留时间很短,一般只有10ms左右。从喷枪喷入直吹管内的煤粉是一个从冷煤粉突然喷入热风中的瞬间过程,此时煤粉的加热速度高达103-106 K/S。煤粉的燃烧温度高达2000℃,接近爆炸火焰的升温速度和温度,这使得煤粉的预热、干燥、 脱气、挥发等过程几乎同时交叉进行。由此可见,煤粉喷枪是在一个高温、冲刷磨损和腐蚀的恶劣环境中工作,再加上煤粉粒度、煤粉本身结构性质和所含杂质、气力输送等因素变化的影响,煤粉喷枪常以磨损、高温氧化、高温腐蚀和高变形几种损坏形式出现。因此,选择耐磨损、耐腐蚀、抗高温、抗变形的材料制备煤粉喷枪就成为提高煤粉喷枪寿命的关键。
我公司针对以上问题,利用新型陶瓷材料的耐磨损、耐高温、耐腐蚀、韧性差的特性与具有高强度、高韧性的高温合金材料,采用自蔓延技术开发研制的“高温合金陶瓷内衬煤粉喷枪”,可以充分发挥单项材料间的长处,克服相互间的弱点,实现了提高煤粉喷枪寿命的目的。
