你的位置:首页 > 技术资料 > 高炉炼钢

煤粉喷枪非正常损坏的三种情况

2014-7-10 23:34:13      点击:
煤粉喷枪非正常损坏的三种情况
 主要表现在突发事件。由于属非正常损坏其原因更为复杂,可能首先想到的是喷枪的质量问题。但认真分析检查喷枪的损坏状况,可能对查清原因解决问题会有很大的帮助。喷枪插入直吹管开始工作,在短时间内突然异常损坏主要有以下几种表现形式:

 1、烧损熔断:主要发生在直吹管内喷枪前端500mm以内。表现为:局部熔断、表面有大小不等的坑凹和熔孔。缺陷部位明显是由外向里形成的。这种损坏大部分出现在休风开炉后喷枪工作时间不长。原因主要是由于系统故障和操作不当造成的。例如,系统故障有:炉况不好,风口结焦、系统堵塞或断续喷吹、热风倒流,风口灌渣、喷枪与风口接触处漏风等因素。操作不当有:停喷时未及时补风退枪、停炉休风时回压过快等因素。

 2、穿孔刷漏:发生在喷煤枪的任意部位。表现为:缺陷部位明显是有里向外形成的,同时缺陷部位有冲刷形成的表象。其原因主要是喷枪枪管的质量问题(如:裂纹、沙眼、褶皱等)。如枪管有焊接,而缺陷部位在焊缝周边。其原因就有可能是由焊接缺陷造成的(如:焊接错位、焊缝内部结瘤、焊缝自身缺陷等)。

 3、头部“开花”:发生在喷枪的前端。窗口处明显可以看到煤粉散喷。这种情况大部分是由于插枪过深造成的。插枪位置是由风口、直吹管结构以及喷枪结构和自身炉况所决定的。插枪过深容易造成喷枪头部烧损“开花”,插枪过浅又会导致冲刷烧坏风口小套。所以必须选择合理的插枪位置。当然,喷枪枪管特别是枪管头部材料的选择也是非常关键的。抗高温氧化性能越高,耐磨性能越好的材料同样操作状况下,缺陷产生就会滞后,也有可能在一个周期内不会明显出现。

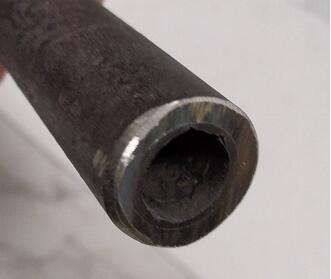

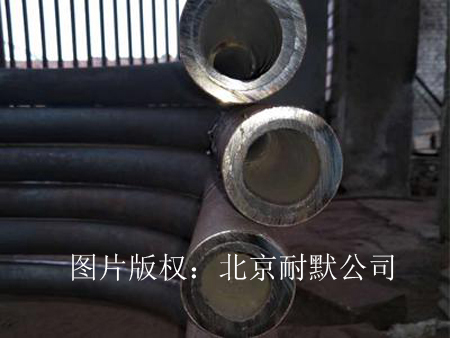

图为对煤粉喷枪的改进
