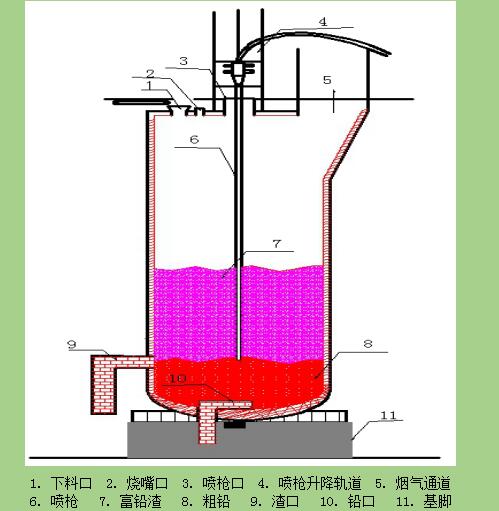

喷枪是顶吹炉熔炼的重要装置。

(1)喷枪结构: 喷枪由两个同轴的低碳不锈钢管组成，其从内到位分别为燃料粉煤管（材质厚壁碳钢管）、外层富氧工艺风管组成（上段材质为316L，末端约长1.5m材质为310S），总长约16.2米。喷枪运行时其末端浸没入熔池中，燃料管用0.6MPa压缩空气输送粉煤，外层管送入富氧空气以辅助粉煤燃烧（距离末端1.1m出安装有一个旋流器以改变富氧工艺风的流向和流速）。

(2)喷枪压力测定及控制：顶吹炉喷枪的端压和背压是主控人员判断喷枪插入熔池深度和操作控制的重要参数，从这两个参数的变化来控制喷枪的升降。端压管设置在喷枪的工艺风套管内，从喷枪尾端一直延伸至喷枪顶端，用于喷枪尾端工艺风压力检测，在喷枪顶端外接测压装置并远传到DCS界面上显示。背压管从喷枪工艺风套管顶部接出，所测压力是喷枪中除端压管以外的压力，同样在喷枪顶端外接测压装置并远传到DCS界面上显示。在熔炼过程中，可通过DCS系统设置喷枪的端压和投料量等参数，进而实现熔炼期间喷枪的自动控制。

（3） 正常运行操作关键工艺参数
